裂解气在GC1690色谱仪上的应用

应用方案

裂解气在GC1690色谱仪上的应用

编辑:seohtm 添加时间:2015-6-29 16:15:36 访问量: 2163

系统简介:

裂解气是石油烃高温裂解生产低级烯烃过程中生成的多组分混合气体,主要成分为烷烃、烯烃及部分无机气体等。该仪器系统配置三只气体进样阀、四支色谱柱,单TCD、FID检测器。



工作原理:

 该仪器系统采用一次进样,定量各组分,烃类物质通过FID检测,无机气体通过TCD检测。工作站外标法定量。





组分分析色谱图

/

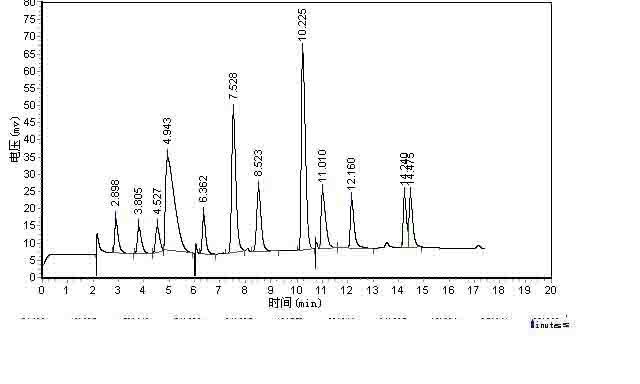

                                          图表 双阀三柱TCD分析色谱图



1.   CO2  2 C2H4 3 C2H6  4.C2H2 5.AR  6.N2  7.CH4  8.CO  9.C3H6/C3H8 10.甲基乙炔 11.丁二烯

12.乙烯基乙炔

 /

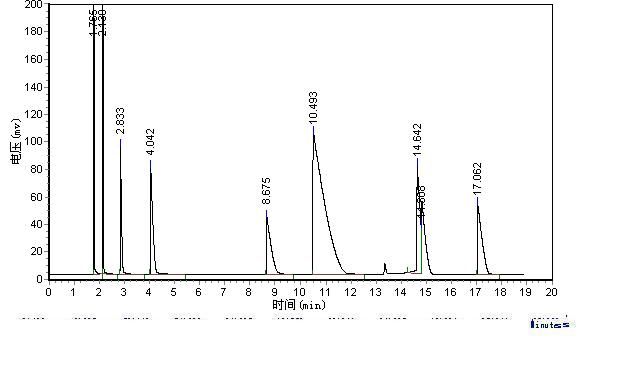

  图表 单阀单柱FID分析色谱图



1.       CH4  2. C2H6  3. C2H4  4. C3H8  5. C3H6  6.C2H2  7. 甲基乙炔  8. 丁二烯 9. 乙烯基乙炔
