检测石油燃烧气在GC1690色谱仪上的应用(推荐行业石油化工)

应用方案

检测石油燃烧气在GC1690色谱仪上的应用(推荐行业石油化工)

编辑:seohtm 添加时间:2015-6-29 16:18:59 访问量: 2515

系统简介:

石油燃烧气是石油燃烧后产生的气体,其组份除水分、灰尘、不明重组分外,主要是监控氧、氮、一氧化碳、二氧化碳、甲烷、乙烷、丙烷、正丁烷、异丁烷、正戊烷、异戊烷等组分。该仪器系统配置一个气体进样阀、两支填充柱和单TCD检测器。



工作原理:

 该仪器系统采用十通阀一次进样,双柱串联一次分析各组分。  氧、氮、甲烷、一氧化碳经柱1分离;二氧化碳、乙烷、丙烷、正丁烷、异丁烷、正戊烷、异戊烷经柱2分离,TCD检测。工作站外标法定量。

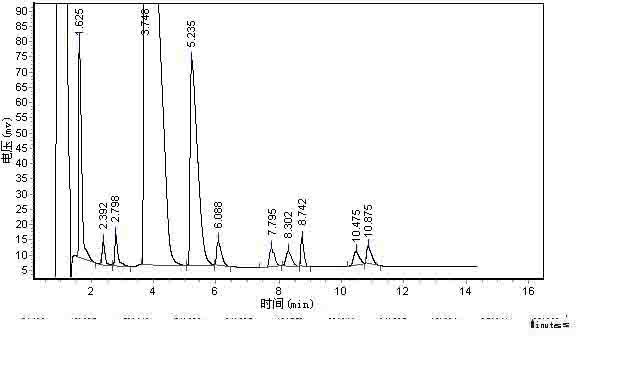

组分分析色谱图

/

                            图表 单阀双柱TCD分析色谱图



1 二氧化碳   2 乙烷   3 氧   4 氮   5 甲烷   6 一氧化碳   7 丙烷   8 异丁烷   9 正丁烷  10 异戊烷  11 正戊烷
