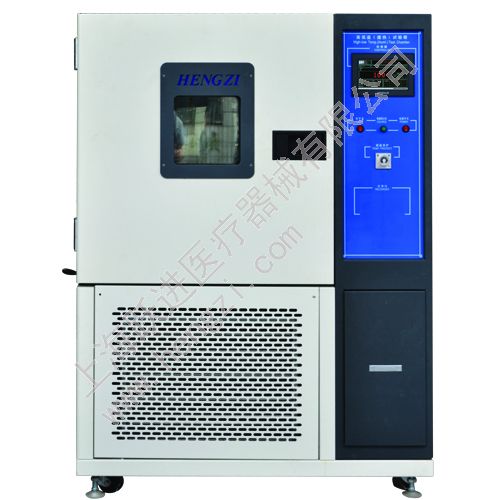

GDJSX 系列高低温交变湿热试验箱

  • GDJSX 系列高低温交变湿热试验箱

  • 品牌:上海跃进
  • 归属:箱式仪器类 > 高低温交变试验箱
  • 规格:GDJSX 系列
  • 产品报价:¥ 面议
  • 浏览次数:1059
  • 产品简介:供工矿企业、实验室、科研单位等作高低温环境试验、检测之用。
  • 详细介绍
  • 在线评论
结构特点
>镜面不锈钢工作室,便于清洗。
>原装法国“泰康”全封闭压缩机,运行稳定,可靠。
>微电脑温度控制器,具有设定、测定温度彩色触摸液晶屏显示和PID 自整定功能,控温精确,可靠。
>风道循环系统由低噪音进口风机和适合风道组成,工作室内温度均匀。
>箱体左侧有一直径50MM 测试孔,可供外接电源线和信号线使用。
>本系列试验箱适用于对工业产品进行湿热试验、高温试验、低温试验及高低温渐变试验,具有极限温(湿)度范围广和实际温(湿)度精度高的
  特点;符合“环境试验设备技术条件”系列标准中的GB/T10586-2006(湿热试验箱技术条件)、GB/T10589-1989(低温试验箱技术条件)、GB/T10592-1989(高低温试验箱技术条件)、GB/T11158/T(高温试验箱技术条件)的要求。
>可选配打印机
>可选配记录仪

>可选配RS232/RS485 通讯接口,可与电脑进行联线操作。

技术参数

指数\型号
GDJSX-50A\B\C
GDJSX-120A\B\C
GDJSX-250A\B\C
GDJSX-500A\B\C
GDJSX-800A\B\C
控温范围
A: -20~150, B: -40~150, C: -70~150
控温波动
±0.5
温度均匀性
±2
升温时间
-40~100℃≤ 60min
降温时间
25~-70℃≤ 90min
控湿范围
20~98%RH ( 可执行湿度的温度范围Executable humidity temperature range: 20~90℃
湿度波动
±1.5%RH




湿度均匀性
±5%RH




电源电压
单相Singe-phase 220V, 50Hz
三相Three-phase 380V, 50Hz
工作室尺寸
350x350x450
400x500x600
600x600x800
700x800x900
1000x800x1000
安全装置
压缩机过热、风机过热,压缩机超压、缺相、过载、超温、缺水等各项保护功能
特色说明
(1) 温湿度传感器 DIN A 级Φ5mm SUS 不锈钢制PT 100×2 支,湿度为干湿球类比方式。
(2) 温湿度控制方式P.I.D自动演算+ Fuzzy 控制。
(3) 温湿度转换采微电脑多段补偿校正。
(4) 显示界面7″TFT触摸屏,中英文可选显示。
(5) 通讯接口标准10M/100M以太网通讯接口最多可连接16台。
(6) 数据接口USB数据接口,用于历史数据导出,工艺参数和设定参数的导入。
(7) 人性化操作
     a. 自动控制制冷压缩机、温湿度电热输出功率调整,P.I.D微积分控制… 等。
     b. 安全自检主要系统部件安全自检, 当有异常发生时经由控制器指示状态并停止运转。
     c. 独立控制控制器将加热/加湿/除湿/降温等功能完全独立控制。
主要功能
(1) 温湿度显示精度 0.1℃ / 0.1%RH。
(2) 温湿度控制精度± 0.1℃/ ± 0.1%RH 。
(3) 设定画面按键设定方式, 目录内建运转选择(定值或程序)、程序设定、预约启动、程序编辑等选项,操作简便。
(4) 可编程容量10组×100段 ,每段可设时间99小时59分钟。
(5) 循环功能每组程序可执行 999 回循环。
(6) 显示语言英文
(7) 预约开机具有预约开机功能可设定年、月、日、时、分。
(8) 程序画面显示
     a. 曲线显示程序运行时可显示设定值曲线及实际运行值曲线。
     b. 实时显示显示执行程序编号、段次、剩余时间及循环次数、温度值、湿度值。
     c. 输出功率显示温、湿度电热输出功率百分比显示。
     d. 运转累计总运转时间累积显示。
(9) 偏差值校正温、湿度偏差值补偿、校正功能。
(10) I/O 自检安全自检功能, 异常发生时自动断电保护及故障指示。
(11) 故障记录显示故障的历史资料,便于追溯、维修及故障排除。
(12) 断电复归三种模式可选,cBREAK(中断), dCOLD(冷启动),eHOT(热启动)。
(13) 自动演算微电脑自动演算P.I.D. ,具有9 组参数配合固态继电器功率控制,使温湿度控制更为精确(比例、积分、微分+固态继电器控制方式)。
(14) 温度上下限保护可设定温度保护上下限。
(15) 保护装置控制器监视安全保护系统及预防式的故障自检控制。
(16) 断电记忆可保存10年的断电记忆功能。
(17) 运转模式选择运转模式可分为程序运行及定值运行。
(18) 屏幕背光 屏幕背光亮度可调整,可设定背光时间。
(19) 设定锁定设定值具有锁定功能,防止人员误操作。
(20) 程序命名程序资料可依试验名称中英文编组、清除、插入等功能。
三.结构与材质:
(1) 内箱材质 SUS-304 不锈钢镜面板。
(2) 外部材质SPCC 冷轧钢板静电粉体烤漆处理。
(3) 保温材质高密度硬质PU(聚胺酯) 发泡及超细玻璃纤维棉。
(4) 箱门
     a. 窗口多层中空导热模钢化玻璃视窗,并附有照明灯,窗口尺寸W *H 260*340 ( ㎜)。
     b. 门把手平面嵌入式把手。
     c. 门密封耐温,耐湿硅质胶条双层密封。
     d. 开启方向单开门设计,由右侧往左侧开启方式。
(5) 测试孔测试孔位于机体左侧∮50 ㎜×1孔,硅胶塞×1 只。
(6) 移动及支撑滑轮移动调整摆放位置与强力螺栓支撑固定位置*4只(200kg/ 轮)。
(7) 搁板不锈钢条栅搁板*2 块,荷重20kg,每层可调高度50 ㎜。
四.温湿度电热及循环:
(1) 送风方式高阻抗马达配合铝合金离心风轮。送风方式为水平出风弧形循环设计。
(2) 导风板设计可调式弧形导风板设计,有效提升温、湿度均匀度。
(3) 加热系统微电脑智能型自动控制电热功率平衡调温+高效能不锈钢管式加热器。
(4) 加湿系统微电脑智能型自动控制电热功率平衡调温+高效能不锈钢管式加热器。热蒸汽加湿方式。
五.加湿用补给水系统:
(1) 储水系统内置ABS水箱×1只,容量为20L ,水箱附可视水位窗口。
(2) 供水系统加湿用水及湿球用水,采用泵浦供水方式。
(3) 水位感应器  电磁式水位控制器。
(4) 自动补水接口5×8mm口径自动补水接口,供水水压≥2kgf/c㎡,供水量≥4.5L/小时
六.制冷系统:
(1) 制冷装置法国泰康全密闭高效压缩机+风冷式冷凝器。
(2) 发热负载调节多段式热交换装置,冷却热交换能力高。
(3) 降温、除湿系统循环的箱内空气经过鳍片型蒸发器换热,空气温度和露点温度被不断降低, 起到降温除湿的效果 。
(4) 防冷凝、防冻结采用热管技术防冷凝、防冻结设计。
(5) 高效率制冷组件
     a. 蒸发器鳍片型内螺纹铜管蒸发器,铝制换热片。
     b. 冷凝器鳍片型内螺纹铜管蒸发器,铝制换热片+大流量轴流散热风机。
     c. 干燥过滤器欧洲丹佛士干燥过滤器。
     d. 油分离器B和C型配有美国艾高油分离器
     e. 制冷剂均采用环保制冷剂R404a/R23。
     f. 节流装置欧洲丹佛士制冷膨胀阀。
     g. 板式热交换台湾高力板式热交换。
七.安全保护装置:
(1) 断路器无熔丝开关断路器。
(2) 控制器内部保护
     a. 温湿度传感器断路或短路(超量程)。
     b. 超温保护为第一层运转设定温度的高、低温保护设定。
(3) 外部故障侦测保护
     a. 第二层保护过载保护器(温度1组、湿度1组)。
     b. 第三层保护独立的电子式温度保护开关,可设定温度上限保护。
     c. 缺水保护电磁式水位报警器、独立的电子式温度保护开关,防止加热器缺水空焚损毁。
     d. 压缩机保护压缩机压力保护、过载保护器、过热保护。
(4) 故障异常报警故障异常发生时,自动断电保护,发出报警音,并于控制器显示故障源。
八.附件:
(1) 湿球纱布湿球纱布*12 条。
(2) 操作手册含产品使用说明书、简易故障排除说明、产品维护说明。
(3) 出厂检测报告九点温度均匀度,三点湿度均匀度测试校正报告(可追溯的计量器具第三方计量报告)。
九.使用电源:1Ø 220V 50Hz3Ø 380V 50Hz
GDJSX-50AGDJSX-120AGDJSX-250AGDJSX-500AGDJSX-800A
GDJSX-50BGDJSX-120BGDJSX-250BGDJSX-500BGDJSX-800B
 GDJSX-120CGDJSX-250CGDJSX-500CGDJSX-800C
十.周围环境:可容许使用的环境温度范围:5~35 ℃ ,最佳性能的环境温度范围:15~30 ℃。
