变压器油系统

编辑:seohtm 添加时间:2015-7-1 13:32:36 访问量: 53604

GC-9560-HD变压器油专用色谱仪是上海华爱色谱分析技术有限公司最新推出的一款专用于电力用绝缘油中溶解气体组份含量测定的专用气相色谱仪,仪器采用先进三检测器流程,配TCD检测器和两个FID检测器,一次进样,7分钟内即可完成绝缘油中溶解的8种气体组分含量的全分析。其中H2和O2通过TCD检测;烃类气体(CH4、C2H4、C2H6、C2H2)通过FID1检测,CO、CO2通过FID2检测,克服了大量CO、CO2对烃类气体的影响,特别是对C2H2的影响,缩短检测时间的同时也大大提高了检测灵敏度。





技术参数:

1、 最小检测浓度(单位µL/L):

H2

CO

CO2

CH4

C2H4

C2H6

C2H2

2

2

2

0.1

0.1

0.1

0.1

2、 定性重复性:偏差≤1%

3、 定量重复性:偏差≤3%



                                            执行标准

                                                                             1、GB/T 17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》
                                                                             2、GB/T 7252-2001《变压器油中溶解气体分析和判断导则》

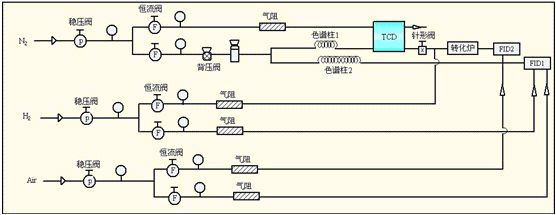

                                                    流程图:

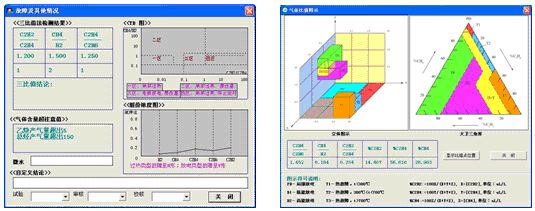

   自动故障诊断:分析结束自动超标提示、提供符合国标的三比值诊断、TD图示、组份浓度图示,大卫三角形等多种故障诊断方式。



数据图示:根据已经入库的历史记录,直观显示某设备历史数据中各组分的浓度趋势图。
